3A連続電流に対応するロードスイッチ RS2599

2022-05-06
訪問数:1956
ソース:江苏润石

ロードスイッチは、主に配電及び制御、電源シーケンス制御などに使用され、サージ保護、逆電流/電圧防止、過電流/過熱保護、低電圧/過電圧保護などの機能を備えています。回路システム設計に広く使用されています。


RS2599は最大3Aの連続電流に対応するロードスイッチです。DFN3x3パッケージを採用しています。低いオン抵抗と優れた熱抵抗係数により、チップは過熱保護をトリガーすることなく、3Aの電流を連続的に流すことができます。



RS2599の主なパラメータと特性は次のとおりです。

Ø 500mA~3A 調整可能な電流

Ø 60mΩのオン抵抗

Ø 100μA静的消費電力

Ø 電流遮断時、0.1μAの低電力消費

Ø 過負荷回復時間1.5 秒

Ø 電流遮断時、逆漏れ電流なし

Ø 高速応答時間: 2μs

Ø 逆入力/出力電圧保護

Ø 低電圧保護

Ø 過熱保護

Ø ソフトスタート機能内蔵

Ø USB継ぎ口の電流制限要件を満たす

Ø 動作電圧、2.5V ~5.5V

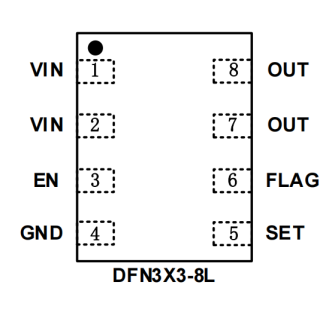

図1 RS2599パッケージとピン配置



RS2599は標準DFN3x3パッケージを提供し、その熱抵抗係数RθJA (接合部から周囲への熱抵抗)はわずか66.9°C/Wです。



オン抵抗は、チップの温度上昇と入出力損失を決定します。 たとえば、3Aの電流では、RS2599の最大オン抵抗は90mΩ であり、チップの最大温度上昇は次のとおりです。




最大入出力電圧損失は3Ax90mΩ=0.27mVです。

RS2599はバッチで提供されており、あらゆる分野のエンジニアや友人よりのご指摘を歓迎します。
