芯品｜高压集成电流检测芯片 RSA240系列
2025-07-02访问量：24
来源：
RSA240系列是一款支持宽共模输入电压范围的集成电流检测芯片，工作电压支持2.7V至5.5V，共模输入电压范围支持-5.0V至100V；可以很好应对24V、48V母线电压系统以及多节电池系统的电流采集应用。
RSA240系列提供20、50、100三种固定增益，增益误差常温下低至0.1%，以使其能满足更多的应用场景和电流采集精度要求。其他主要参数特性如下：
增益带宽(GBP)：500KHz；
低输入失调电压(Vos)：30μV(Max)；
增益误差全温度最大0.5%；
低输入偏置电流(IB)：10nA；
低功耗(Iq)：1.55mA (Typ)；
高电源纹波抑制比(PSRR)：116dB (Typ)
高共模抑制比(CMRR)：150dB (Typ)
高容性负载能力；1nF
扩展级工业温度范围：-40°C ~ 125°C。

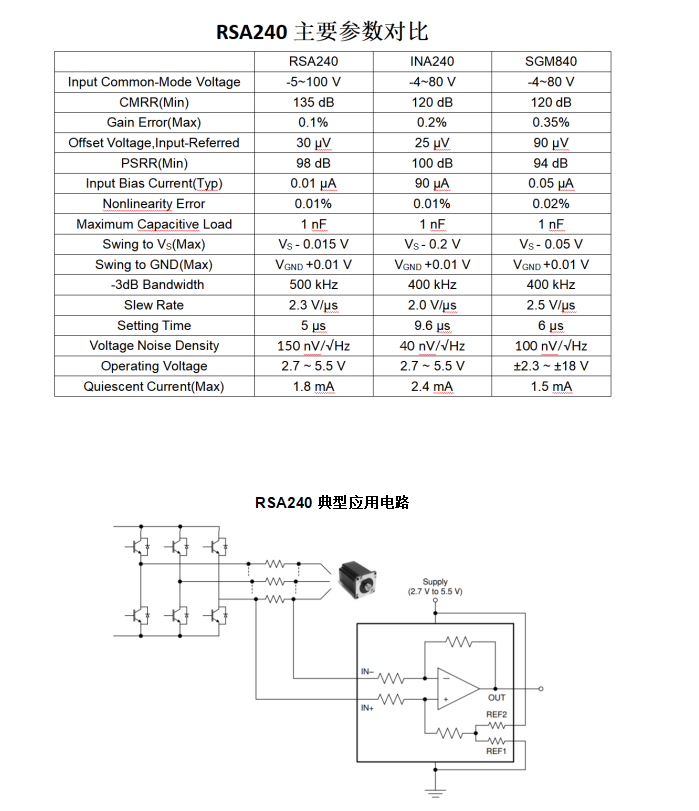

RSA240是在市场主流应用产品参数的基础上，进一步优化共模输入电压范围和共模抑制比等参数，以使其更能应对检测母线上的高压浪涌冲击、提升共模干扰抑制能力，提高电流采集精度。
注：REF1、REF2可以短接在一起提供参考电压，也可以REF1给参考电压、REF2接GND，借助内部电阻分压。

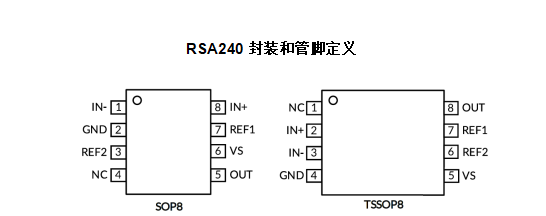

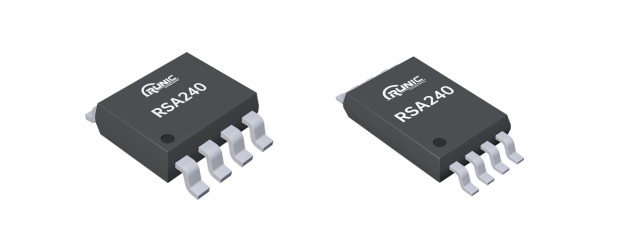

RSA240提供SOP8和TSSOP8标准封装，欢迎各界工程师朋友索样评测。

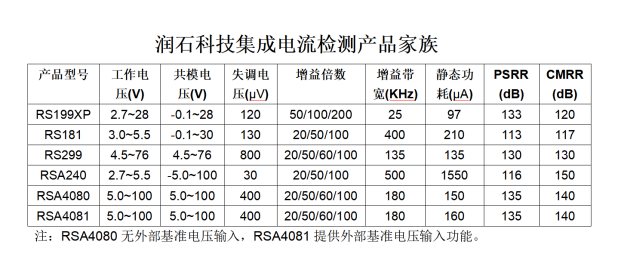

注：RSA4080无外部基准电压输入，RSA4081提供外部基准电压输入功能。
