芯品│16位单通道超低毛刺电压输出数模转换芯片RS1360/1362

RS1360/1362是一款超低毛刺、电压输出单通道16位数模转换芯片，工作电压支持2.7V至5.5V，支持SPI、QSPI、Microwire和DSP接口互联，用于实现数字信号控制输出模拟电压、还原模拟信号、或者提供可控制的参考电压，在工业现场数据采集、各种仪器仪表测量设备\分析设备上有着广泛的应用。

RS1360可以在双极性模式下工作 产生±VREF输出的摆幅。RS1360还包括用于参考和模拟地引脚的开尔文检测连接，以降低布局敏感性。RS1362提供最简化的功能设计管脚安排。
RS1360/1362是基于市场主流产品并根据用户的应用需求对主要参数做了适当优化，结合工艺特性，优化了线性误差、零码输出误差温漂、增益误差和满量程误差，以尽可能接近对标产品的性能指标，并在兼顾低功耗的前提下优化提高转换速率，缩短输出电压建立时间，以使其能满足更多的应用场景。其主要参数特性如下：
INL ±0.5LSB
DNL ±0.5LSB
增益误差 ±0.5LSB
码值变化毛刺脉冲 3nV-s
保证16bit输出单调性
无缓冲输出，可以直驱60kΩ负载
上电输出零电压(无极性模式)
低功耗：110 μA / 0.55 mW
无极性零码误差 ±0.5LSB，双极性零码误差±1LSB
输出电压建立时间1μs (Typ)
输出噪声 0.134μVp-p
扩展级工业温度范围：-40°C ~ 105°C

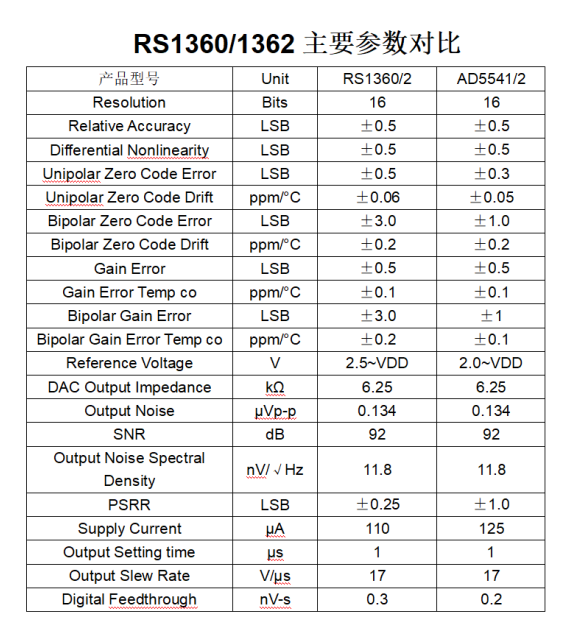

RS1360/1362采用R-2R架构设计，基于AD5541/5542的参数指标，在平衡工艺和实际应用需求的基础上，实现了良好的交直流特性，大部分参数都处于相当的水平。

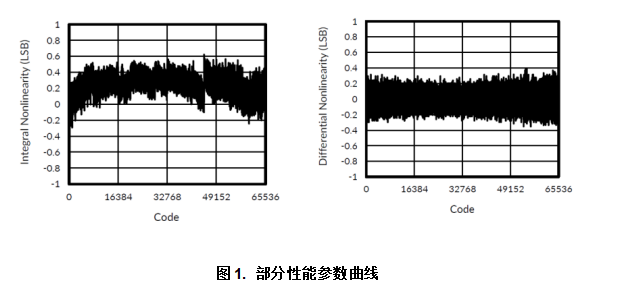

部分参数曲线如下：

详细数据和参数曲线请参考规格书。

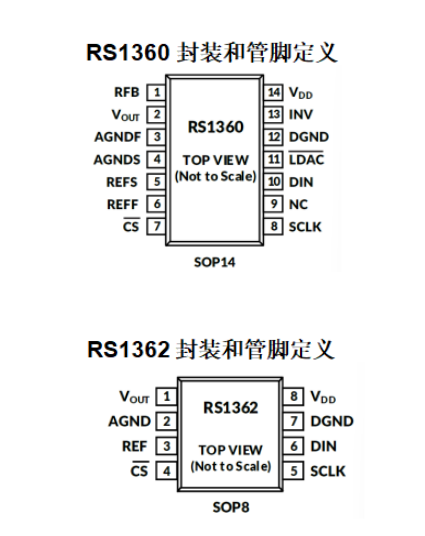

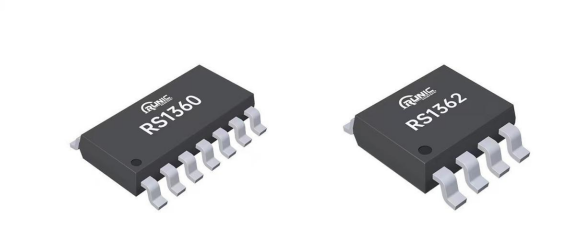

RS1360提供标准SOP14封装，完全兼容AD5541，RS1362提供标准SOP8封装，完全兼容AD5542，欢迎各界工程师朋友品鉴评测。
