芯品|RS893X系列RRIO、推挽输出高速比较器

2024-10-22
访问量:675
来源:江苏润石

RS893x是润石科技推出的RRIO、推挽输出的高速比较器系列。RS893X比较器可工作于2.7 V至5.5 V的单电源,也可工作于±1.35 V ~±2.75 V的双电源应用场景,且输入共模范围支持到电源轨之外0.2V。RS893x具有快速10ns的传输延迟,可以直接驱动CMOS或TTL逻辑。此外,RS8931S带有shutdown引脚,允许设备在不使用时进入关闭状态,降低系统功耗。因此,RS893x适用于各种自动测试设备、无线基站、过零检测器等应用。

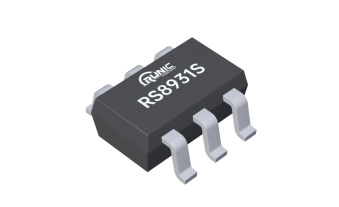

RS893X比较器


功能特性


供电电压:                 2.7V~5.5V (±1.35V~±2.75V)
共模电压:              (-VS)-0.2V~(+VS)+0.2V
静态电流:              2.5mA (typ)
失调电压:               ±5mV (max)
输入偏置电流:           ±2pA
电源抑制比:             80dB
共模抑制比:             75dB
输出短路电流:           25mA
传输延迟TPHL:
                        10ns @Overdrive =50mV
                        9ns @Overdrive =100mV
温度范围:                  -40℃---125 ℃
封装形式:                  SOT23-5, SOP8, SOT23-6

产品优势

☆   RS893X系列推挽输出比较器具有快速10ns的传播延迟。
☆  支持单电源和双电源供电,超轨输入共模范围使其成为低电压应用的理想选择。轨到轨输出可直接驱动CMOS或TTL逻辑电路。
☆  小封装为便携式和空间受限的应用提供了选择,节省电路设计空间成本。
☆  提供SOT23-5, SOP8, SOT23-6封装。

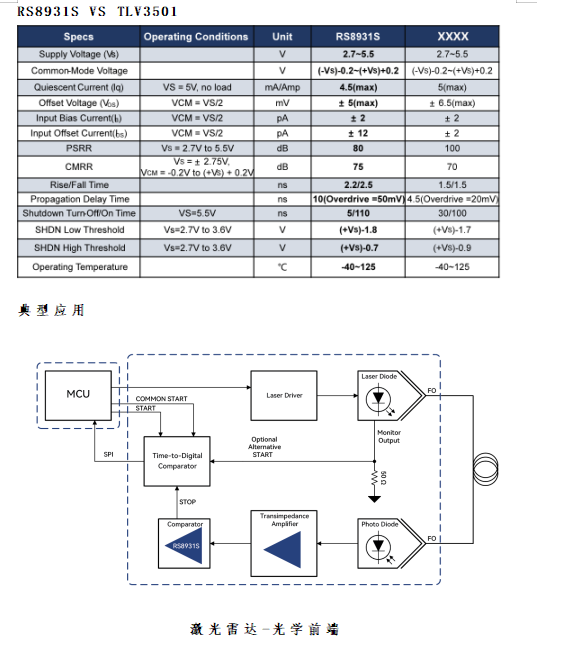

RS893X比较器应用




目前RS8931SXH已小批量产,欢迎各界工程师朋友申请样品评测。
