高压、双通道、轨对轨输出通用运算放大器RS8442

2024-02-20
访问量:2250
来源:江苏润石

RS8442是一款高压、双通道、轨对轨输出的通用运算放大器,它的工作电压范围在3V到32V,最大失调电压为3.5mV,增益带宽积为3.8MHz,优化压摆率设计,提供高达15V/µs的压摆率,并且每个通道消耗440uA的静态电流,这些特性使其可适用于多种供电场景。此外,电源抑制比、共模抑制比为120dB,提高了抗电源噪声和共模干扰的能力,120dB的高开环增益也保证了运放的高精度。因此,RS8442可广泛应用于各种传感器、测试设备、工业控制、充电桩、驱动A/D转换器等。

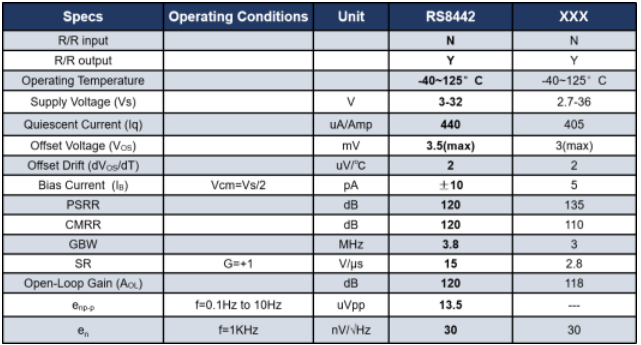

功能特性

供电电压:                  3V~32V (±1.5V~±16V)
静态电流:              440uA/Amp
失调电压:               3.5mV (max)
失调电压温漂:           2uV/℃ (typ)
噪声:                   13.5uVpp (f=0.1Hz to 10Hz)
电源抑制比:             120dB
共模抑制比:             120dB
开环增益:               120dB
增益带宽积:             3.8MHz
压摆率:                 15V/µs
温度范围:                 -40℃-125 ℃
封装形式:                  SOIC-8, MSOP8

RS8442产品优势

☆  优异的的直流特性,高电源抑制比和共模抑制比提高了抗电源噪声和共模干扰的能力,高开环增益保证了运放的高精度。
☆  轨对轨输出设计,输入可在负电源轨内至正电源轨以下1.5V范围内正常工作,最大化了信号的动态范围,提高了信号链路整体的信噪比。
☆ 宽电源电压范围可适用于多种供电场景。
☆  集成EMI输入滤波器带来更好的抗干扰性能,可以适用于各种噪杂工作环境。

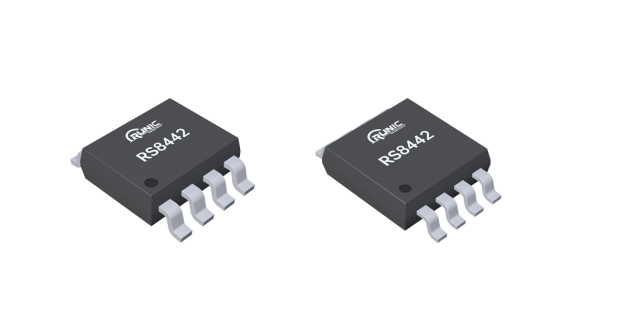

☆  提供SOIC-8和MSOP8封装。

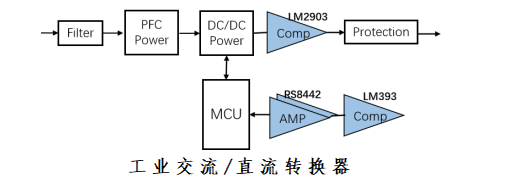

典型应用




目前RS8442已小批量产,欢迎各界工程师朋友申请样品评测。
