支持6A持续电流的负载开关RS2580

2022-07-13
访问量:2632
来源:

负载开关主要用于电源分配和控制、电源时序控制等,并具备浪涌保护、防反向电流/电压、过流保护、欠压\过压保护等功能,在电路系统设计上广泛应用。

RS2580是一款支持最大6A持续电流的负载开关,采用一路独立的偏置电压给内部功率MOS供电,以保证在整个电源输入电压范围内保持恒定的低导通电阻特性。超低的导通内阻和良好的热阻系数可以确保芯片持续通过6A的电流而不触发过温保护。

RS2580主要参数特性如下:

Ø 最大6A通过电流

Ø 最小24mΩ 导通电阻(VIN=VBAIS=5V)

Ø 输入电源电压范围0.8V~5.5V

Ø 偏置电压2.5V~5.5V

Ø 35μA典型静态功耗

Ø 可配置上升时间

Ø 快速放电功能

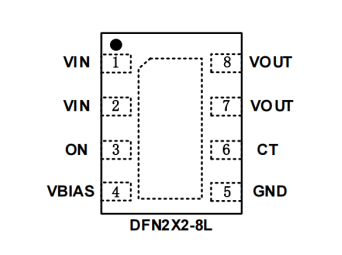

图1 RS2580封装和管脚排列



RS2580提供标准的DFN2x2封装,其热阻系数RθJA(Junction-to-ambient thermal resistance)仅为80.1°C/W。

导通电阻决定着芯片的温升和输入输出损耗,比如在通过5A电流,VBIAS=5V下,RS2580的-40°C到85°C最大导通阻抗为32mΩ,则芯片的最大温升为:

T= I x I x Ron x RθJA

  = 5 x 5 x 0.032 x 80.1

   ≈ 64.1°C

如果环境温度为TA=25°C,则芯片的结温:

TJ = TA +T

= 25+64.1

=89.1°C

低于芯片设计的最大结温125°C,工作工况正常。

 输入输出电压最大损耗为 5A x 32mΩ = 0.16mV。

RS2580已批量供应,欢迎各界工程师朋友品鉴评测。
