芯品|RS181系列高压集成电流检测芯片

2024-11-08
访问量:221
来源:江苏润石

RS181系列是一颗高增益带宽、宽共模输入电压范围的集成电流检测芯片,工作电压支持3.0V至5.5V,共模输入电压范围支持-0.1V至30V;主要用于24V以内母线电压系统的电流采集和系统电流检测。

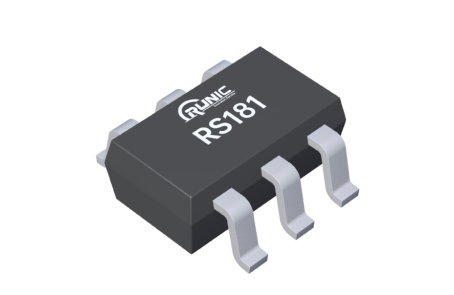

RS181



RS181系列提供20、50、100三种固定增益,增益误差低至0.15%,以使其能满足更多的应用场景和电流采集精度要求。其他主要参数特性如下:
增益带宽(GBP):400KHz;
低输入失调电压(Vos):50μV;
低输入偏置电流(IB):5μA;
低功耗(Iq):210μA;
高电源纹波抑制比(PSRR):110dB
高共模抑制比(CMRR):117dB
容性负载能力;1nF
扩展级工业温度范围:-40°C ~ 125°C。

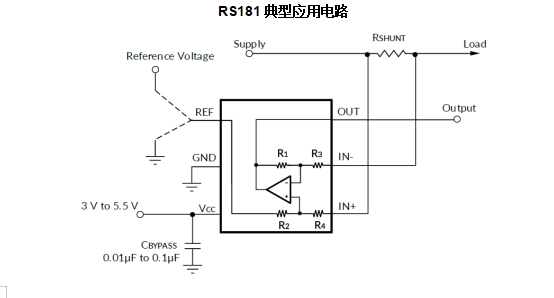

RS181典型应用电路

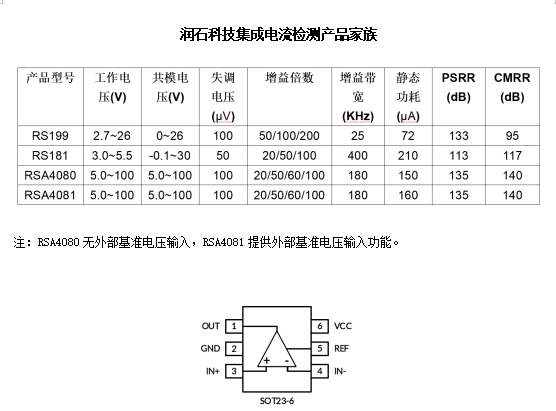

润石科技集成电流检测产品家族




 RS181提供标准SOT23-6封装,Pin to Pin 兼容INA181,欢迎各界工程师朋友评测。
