芯品 l 低功耗、高抗噪性RS-485半双工收发器RS1905/RS1920

2023-07-04
访问量:2230
来源:

RS1905/RS1920是一款低功耗、高抗噪性的RS-485半双工收发器,它的数据速率分别为0.5Mbps/20Mbps,可使用在高噪声环境,总线I/O ESD保护:±20kV HBM,无需使用其他系统级ESD保护组件,此外该器件共模电压范围-7至+12V,支持多达 256 个总线节点,适用于长电缆上应用。RS1905/1920器件可提供小型Sop8封装,工作温度范围为–40°C至125°C,该器件适用于电表、逆变器、暖通空调系统和视频监控控制等应用。



功能特性
电源电压:       3V – 5.5V
数据速率:
                       RS1905—0.5Mbps
                       RS1920—20Mbps
双工:               半双工
总线 I/O ESD保护:
                      - ±20kV HBM ESD
                      - ±6kV IEC 6100-4-2 Contact Discharge
共模电压范围:      -7V to 12V
可支持总线节点:    256
待机电流:             <5uA
温度范围:            -40℃---125 ℃

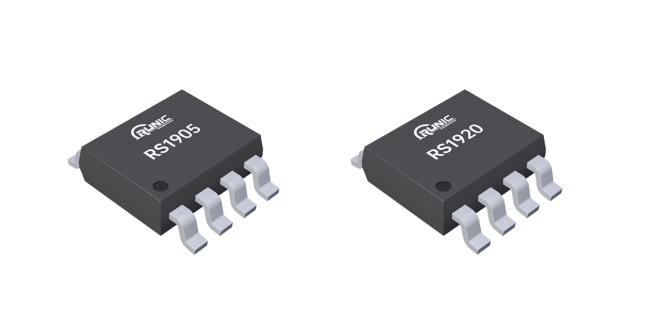

封装形式:          SOP8 (4.90mm x 3.91mm)

RS1905/1920产品优势:
☆  总线引脚可耐受高级别IEC静电放电(ESD),从而无需使用其他系统级ESD保护组件,
可减少系统BOM;
☆  高抗噪性,保证系统在高噪声中稳定运行;
☆  低功耗,适合电池供电,功耗较低;
☆  提供SOP8封装,适用于空间受限的应用。

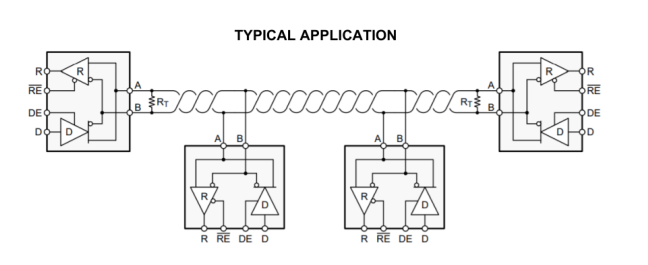

典型应用


目前RS1905/RS1920已初步量产,欢迎各界工程师朋友申请样品评测。
