芯品｜可调增益仪表放大器RS620

仪表放大器是模拟信号链领域里的高技术门槛产品，参数指标要求高，对工艺技术的依赖度很强，长期以来都只能从欧美供应商中选择。欧美一线厂家经过持续的优化升级，针对工业、电力、医疗、运动控制等市场的应用需求，逐步发展完善出来一系列型号，形成了高中低档应用全覆盖的产品体系。限于技术壁垒尤其是工艺上的掣肘，采用国内工艺的民用仪表放大器产品长期以来都是空白。

为了规避工艺上的短板，润石科技率先推出了基于国内工艺设计的固定增益仪表放大器RS631B和RS633，将增益倍数固化在电路设计里，以避免使用厚膜电阻工艺。相比外置电阻设置增益的传统仪表放大器，固定增益方案既能解决一部分急需国产化的应用要求，也能在设计上节省掉一颗高精度电阻；但是无法满足需要产线灵活调整增益的应用场景。

随着国内厚膜电阻工艺的不断优化，工艺日趋成熟，为设计可调增益的仪表放大器奠定了基础，全国产工艺的可调增益仪表放大器RS620顺势而出。

RS620参数指标上主要对标AD620，并根据工艺特性尽可能极致优化参数性能，其主要参数特性如下：
可调增益，支持1~1000增益设置
增益误差：0.1%，最大0.3% (G=10)
增益温漂：15 ppm/°C，最大50 ppm/°C
-3 dB单位增益带宽:  1.8MHz
压摆率：1.8 V/μs
低输入级失调电压：典型值10 μV，最大50 μV
低输入偏置电流：常温最大2 nA
超低噪声：0.28 μVpp(G>=100)
共模输入电压范围：(V-)+0.1V ~(V+)-1.5V
高共模抑制比CMRR 138 dB (G=100)；
高电源纹波抑制比PSRR 127 dB (G=100)；
低功耗：2.2mA；
宽工作电压范围，4.5V~36V (±2.25V~±18V)
扩展工业级工作温度范围-40°C~125°C。

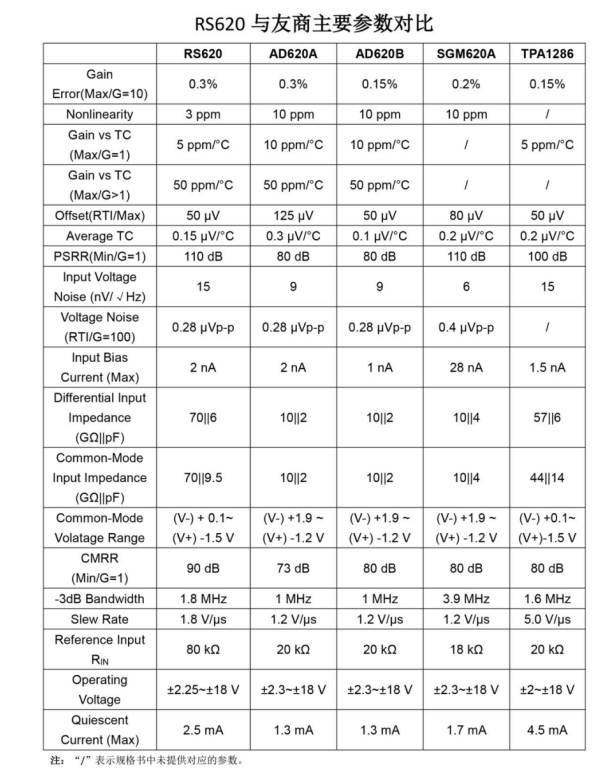

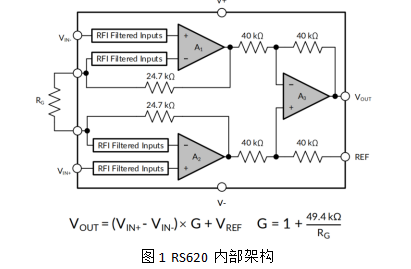

 RS620的内部架构：

由上图可以看出，工艺设计上需要保证内部的6颗电阻提供足够精确的值，才能支撑可调增益仪表放大器的性能指标参数。

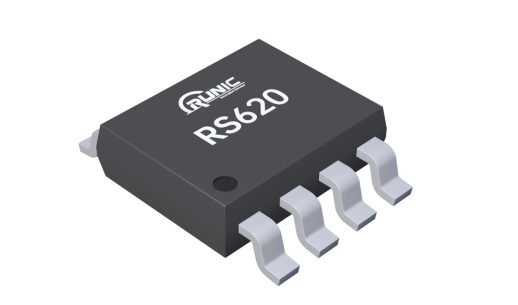

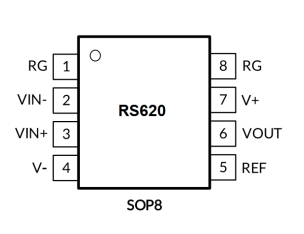

图2 RS620封装和管脚定义

RS620采用SOP8封装，封装尺寸和管脚定义与AD620完全兼容，欢迎各界工程师朋友索样评测。
