芯品｜单通道8位125MSPS 模数转换芯片RS1507S
2026-02-09访问量：10
来源：江苏润石
RS1507S是一款8位单通道AD转换芯片，采用Pipeline架构设计，带有片上跟踪和保持电路，支持全差分输入或者单端输入，最高转换速率支持125MSPS，在整个工作电压和工作温度范围内具有出色的动态性能。
RS1507S模数转换芯片工作电压支持2.7V至3.6V，8位并行数据输出接口，兼容TTL/CMOS电平，并内置了一个精准的1.25V参考电压，也可以通过外部对应通道参考电压输入引脚输入需要的基准电压来调整ADC内核的基准电压，从而根据采样需要调整ADC的满量程范围。

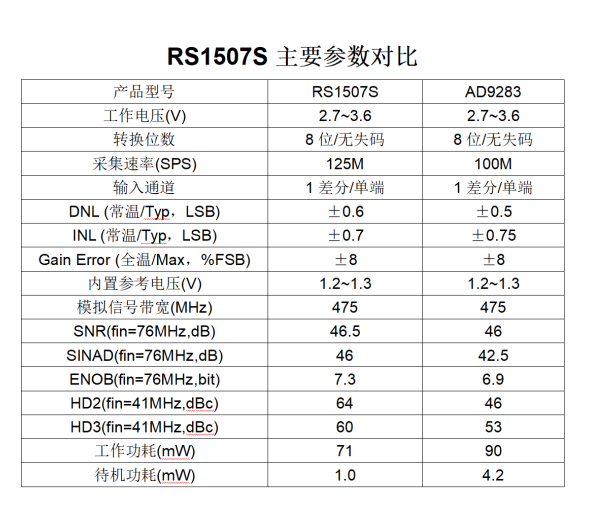

RS1507S对标AD9283的参数指标设计，并根据工艺和用户具体应用做了适当的优化和取舍，在工艺满足的前提下尽可能提升参数性能，以使其能满足更多的应用场景，真正做到兼容替换。其主要特性如下：
单通道，8位，最高125MSPS；
低功耗：71mW @ 125MSPS
片内基准参考电压和采样保持
模拟带宽475MHz
SNR=46.5dB@41MHz & 76MSPS
1Vpp模拟输入电压范围
单电源3V工作，支持2.7V~3.6V电压范围
待机功耗1.0mW
INL: ±0.7LSB(Typ)
DNL: ±0.6LSB(Typ)
Gain Error: ±2.5%FS(Typ)
工业级工作温度范围：-40°C ~ 85°C。

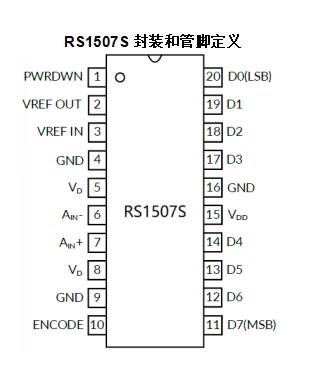

RS1507S采用20脚SSOP 封装，管脚定义完全兼容AD9283，欢迎各界工程师朋友索样评测。
