润石科技低功耗LDO RS3221助力智能家居传感器和主控MCU电源设计,封装尺寸小、静态电流低至1uA
2020-12-17
访问量:1719
来源:
在智能家居产品中,核心器件是多种传感器和主控MCU,这些传感器和MCU的供电,都需要稳定、低噪声、高精度的电源电压,同时还要求体积和功耗很小。

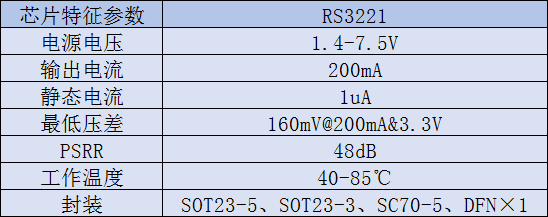

针对智能家居产品内部电源设计,推荐国产润石科技的低功耗LDO器件RS3221,采用CMOS半导体工艺,输入电压为1.7-7.5V,固定输出电压可选0.8V-5V,支持输出电流200mA ,以下是RS3221典型电气参数。
智能家居产品中,有不少都是采用电池供电或USB供电,对内部器件功耗要求较高,RS3221具备超低的工作电流1uA,可以提高电池利用率,延长产品使用周期;RS3221采用8V CMOS工艺设计,其宽输入电压可以满足USB VBUS接口或其他电源接口热插拔时的浪涌电压,符合USB和电源双供电的需求;该器件还具有多种小尺寸封装,例如SOT23-3、SC70-5、DFN1x1,本身应用电路简单,只需要滤波电容即可,在常规智能家居产品尺寸内可以轻松完成电路设计,以下是RS3221的引脚示意图和应用电路。

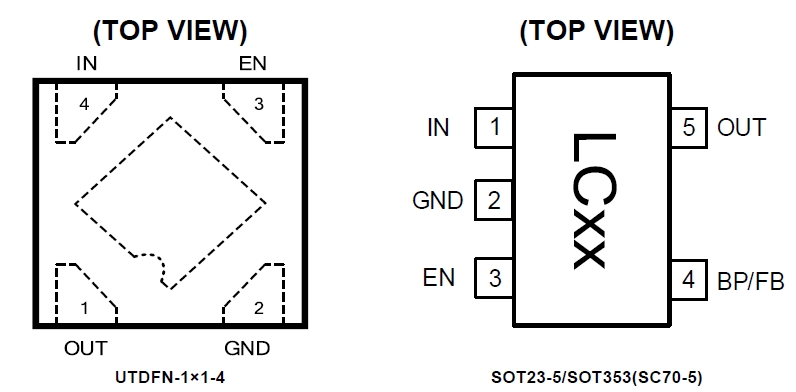

图1 RS3221引脚示意图

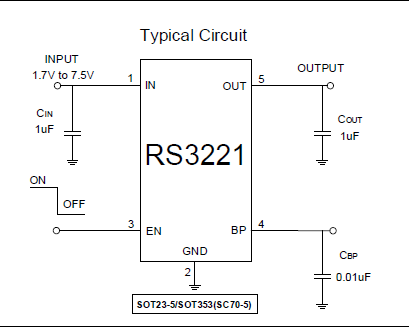

图2 RS3221典型应用电路
综上所述,润石科技低功耗LDO RS3221具有1uA的静态工作电流、1.4-7.5V宽输入电压范围、小尺寸封装的特性,适用智能家居传感器和主控MCU的电源设计。
