国产芯片精密运放RS8538用于电子血压计信号放大,失调电压低至1uV,失调温漂0.005uV˚C
2020-10-21
访问量:2158
来源:
电子血压计基本原理是利用压力传感器检知血液流动的振动变化,输出到MCU进行算法处理得出血压值。但压力传感器输出信号比较微弱,需要精密运放来调理。

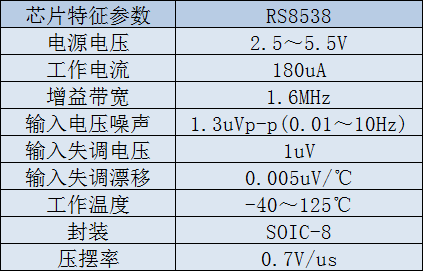

电子血压计传感器输出信号非常微弱,因此前端信号放大是一个非常大的挑战,要求放大器的失调电压和温漂特性越小越好,由于电子血压计是电池供电,还需要放大器的功耗足够低。针对电子血压计传感器输出信号放大应用,推荐国产润石科技的精密运放RS8538,采用COMS工艺设计,轨到轨输入输出,具有1.6MHz的高增益带宽乘积和低至1uV的失调电压,使用低至+ 2.5V(±1.25V)至最高+ 5.5V(±2.75V)的单电源或双电源供电,以下是RS8538精密运放的电气性能参数和PIN脚示意图:
电子血压计一般采用压阻式传感器测量血液振动输出微弱模拟信号,如果运放失调电压大,会掩盖真实测量信号,RS8538失调电压只有1uV,可以最大降低运放本身对测量信号的干扰,同时失调温漂0.005uV/ ˚C,提高血压测量精度和可靠性;电子血压计采用电池供电,对系统功耗要求较高,RS8538工作电流180uA,低功耗运放可以延长设备使用寿命。
综上所述,润石的单通道高精度运放RS8538具有低失调电压、低温漂、低功耗等性能方面的优势,同时成本更低,是电子血压计等医疗便携式设备中传感器输出信号放大的高性价比解决方案。
